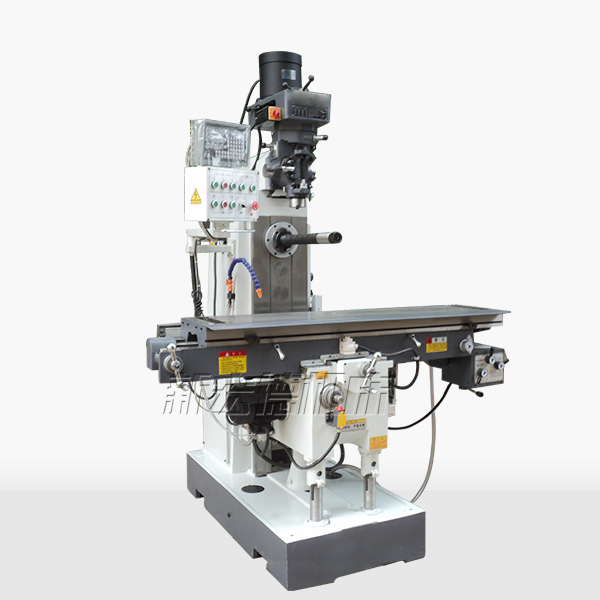

【機床性能特點】
1.工作臺X Y軸（左右 前后項）8級變速自動進刀，有快速進退刀。
2.本機床立臥兩用，實現立銑以及臥銑功能，是一款經濟型、性價比較高的多功能銑床，高速臺灣機頭，主軸16級變速66-5440轉，自動進刀。
3.主軸低噪音，轉速高，具有鉆、銑、鏜、攻絲等多種精加工切削機床。
4.可安裝兩軸或者三軸電子數顯尺，提高工作效率以及加工精準度。
5.X6332機床工作臺行程分為兩種型號
1）工作臺1500×320mm 滑塊長1200mm行程1000mm
2）工作臺1370×320mm 滑塊長660mm 行程700mm
6.機床身為矩形導軌，剛性強，運動穩定精度高，導軌經淬火處理，有良好的耐磨能力。
|
型號 |
X6332 |
|
軸孔錐度 |
7:24 ISO 40(立/臥) |
|
主軸行程 |
150（立） |
|
主軸套筒自動進給級數（mm/ r） |
（3級）0.04 /0.08/0.15 |
|
立軸孔中心至立柱表面距離 |
150-500(立) |
|
立軸端至工作臺面距離 |
155-455(立) |
|
主軸孔中心至工作臺面距離 |
0-300（臥） |
|
主軸孔中心至掛架平面距離 |
190（臥） |
|
主軸轉速范圍（r.p.m） |
（16級）66-5440（立）（12級）60-1350（臥） |
|
工作臺面尺寸 |
1370×320或1500×320 |
|
工作臺行程（縱向/橫向/垂向）(mm) |
680/300/400或1000/300/400 |
|
工作臺縱/橫向機動進給速度（mm/min） |
(8級)22-555（快進日10） |
|
工作臺垂向機動升降速度（mm/min） |
560 |
|
工作臺T型槽（槽數/寬度/間距）（mm） |
3/14/70 |
|
主傳動電機功率 |
3hp(立)2.2（臥） |
|
工作臺機進給電動機功率 |
750 |
|
升降臺機升降電動機功率 |
750 |
|
冷卻泵流量 |
12升/分 |
|
機床外形尺寸 |
1720×1520×2260 |
|
凈重/毛重 |
1550/1650 |
【維修保養】
一、清潔
1、拆卸清洗各部油毛氈墊；
2、擦拭各滑動面和導軌面、擦拭工作臺及橫向、升降絲桿、擦拭走刀傳動機構及刀架；
3、擦拭各部死角。
二、潤滑
1、各油孔清潔暢通并加注潤滑油；
2、各導軌面和滑動面及各絲桿加注潤滑油；
3、檢查傳動機構油箱體、油面、并加油至標高位置。
三、扭緊
1、檢查并緊固壓板及鑲條螺絲；
2、檢查并扭緊滑塊固定螺絲、走刀傳動機構、手輪、工作臺支架螺絲、叉頂絲；
3、檢查扭緊其它部份松動螺絲。
四、調整
1、檢查和調整皮帶、壓板及鑲條松緊適宜；
2、檢查和調整滑塊及絲桿合令。
五、防腐
1、除去各部銹蝕，保護噴漆面，勿碰撞；
2、停用、備用設備導軌面、滑動絲桿手輪及其它暴露在外易生銹的部位涂油防腐
【安全規則】
1：裝卸工件，必須移開刀具，切削中頭、手不得接近銑削面。
2：使用銑床對刀時，必須慢進或手搖進，不許快進，走刀時，不準停車。
3：快速進退刀時注意銑床手柄是否會撞擊人。
4：使用銑床進刀不許過快，不準突然變速，銑床限位擋塊應調好。
5：上下及測量工件、調整刀具、緊固變速，均必須停止銑床。
6：拆裝立銑刀，工作臺面應墊木板，拆平銑刀扳螺母，用力不得過猛。
7：嚴禁手摸或用棉紗擦轉動部位及刀具，禁止用手去托刀盤。
